從儲槽到管線：液位、流量與控制儀表用在哪裡？

01｜點選案場位置，連到目前的產品資料

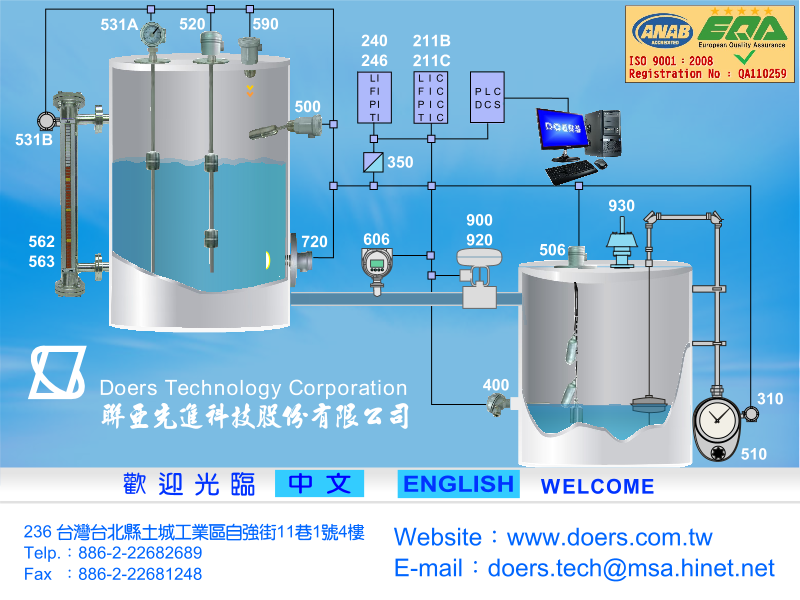

同一套儲槽系統，往往同時需要現場讀值、高低點控制、連續傳訊與流量監測。我們以槽體、管線與儀表配置圖，協助您把量測需求對應到實際位置。點選編號即可查看應用說明與相關產品，手機也可使用圖下方的清單。

此圖用於說明各儀表的功能與配置關係。實際選型、接管、接線與控制邏輯，需依您的介質、溫壓及設備條件確認；我們的技術團隊可協助您整理需求。

槽旁巡檢：562／563／564 磁導式把液位轉成外部翻板分界；若必須觀察液色或界面，可比較 541／542 玻璃液位計。兩者都要核對接管、介質與維護空間。

高低點動作：500 側裝浮球、520 頂裝浮球或相容的 528／529 外掛開關，用於需要接點的場合。泵浦啟停還需控制器、電氣聯鎖與適當保護設計；不能把開關直接等同完整控制系統。

連續監看：531 傳訊器或適用工況的 590 超音波把液位資訊送至顯示或控制設備。先確認輸出、量程、供電與安裝條件，再討論控制室如何顯示與告警。

例如冷卻水管路，若控制室要知道實際流量，可比較 630 電磁式或 600 感測器搭配相容顯示／傳訊器；若操作員只要就地讀值，可查看面積式流量計。介質導電度、潔淨度與流速會決定適用方向。

若目的只是查看液體有沒有流動，可評估 644 流動觀察器；需要低流量接點則另評估流量開關。油品累積量可轉向 624A／B 容積式的選型討論。不要用「都裝在管線上」把這些產品視為等效。

槽體與管線的壓力、溫度不只供人員巡檢，也決定液位計、流量計、密封與閥件的適用條件。熱電偶／測溫阻抗體與保護套管須配合溫度、介質、插入長度及流場；壓力計則需確認量程、接液材質與脈動。

900／920 等控制閥件的選擇，需依流體、流量、前後壓力、控制方式與失效位置另行核對。圖中的管線與控制線僅協助理解設備分工，不作為閥門尺寸、接線或保護設計依據。

可以從一張槽體或管線草圖開始，標出需要看液位、送訊號、控制高低點與量流量的位置。再補上介質、溫壓、流量／液位範圍、接管和供電，就能逐點對應到產品與需要確認的配件。

若目前只知道製程問題，例如「水泵常空轉」、「現場看不清液位」或「加料總量不穩」，也可以直接描述發生條件。先分清楚需要改善的是量測、讀值、控制還是維護，再選擇適合的儀表。
