液位量測
500 Series

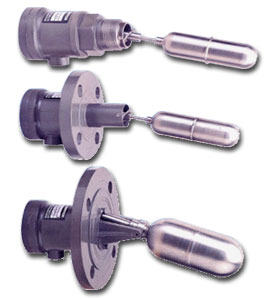

浮球式液位開關（側裝／頂裝配置）
500 系列以磁力耦合浮球偵測高低液位。500／501／502／503 提供側裝配置，504 為頂裝配置，505 為延長頸型。依液體比重、黏度、接續方式及操作溫壓選型，適用於儲槽定點警報與控制。
- 產品型號
- 500 Series
- 產品分類
- 液位量測
- 文件版本
- Updated 2026-09-24
SPECIFICATIONS
產品規格資料
| 項目 | 規格 | 單位 |
|---|---|---|
| 量測用途 | 定點液位開關；不提供連續液位讀值 | |
| 接點形式 | SPDT（單刀雙擲） | |
| 接點額定 | 依微動開關與供貨配置確認 AC／DC 電壓及電流額定，訂購時指定負載 | |
| 液體黏度 | 小於 200 | cP |
| 標準動作差 | 30 ± 3（標準桿長） | mm |
| 接續型式 | 500：1½ 吋 NPT／PT；501–504：依型號選擇法蘭 | |
| 壓力配置 | 標準 1.0 MPa；較高壓力需另行選型確認 | |
| 溫度配置 | 低於 100°C 的一般配置；高溫需選散熱片，最高使用條件須逐案確認 |
使用條件與選型提醒
- 安裝時接線入口朝下，並預留浮球擺動空間。
- 有攪拌、固體雜質或高溫時，請提供工況以評估外置筒或保護罩。
- 高溫與高壓選項不可視為可同時達到；以核定配置為準。

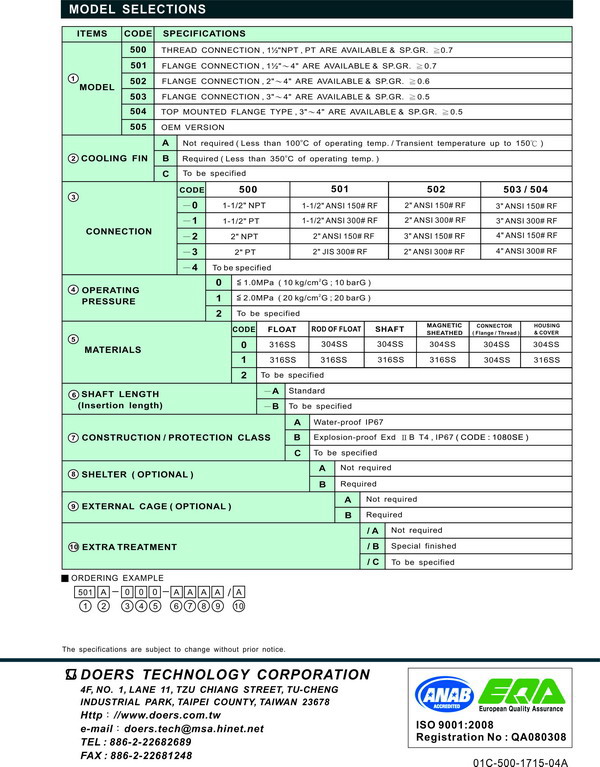

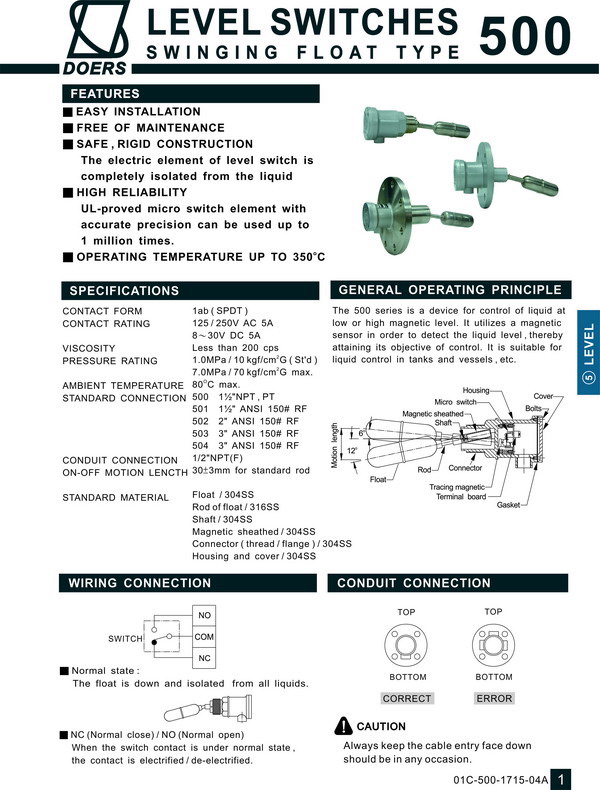

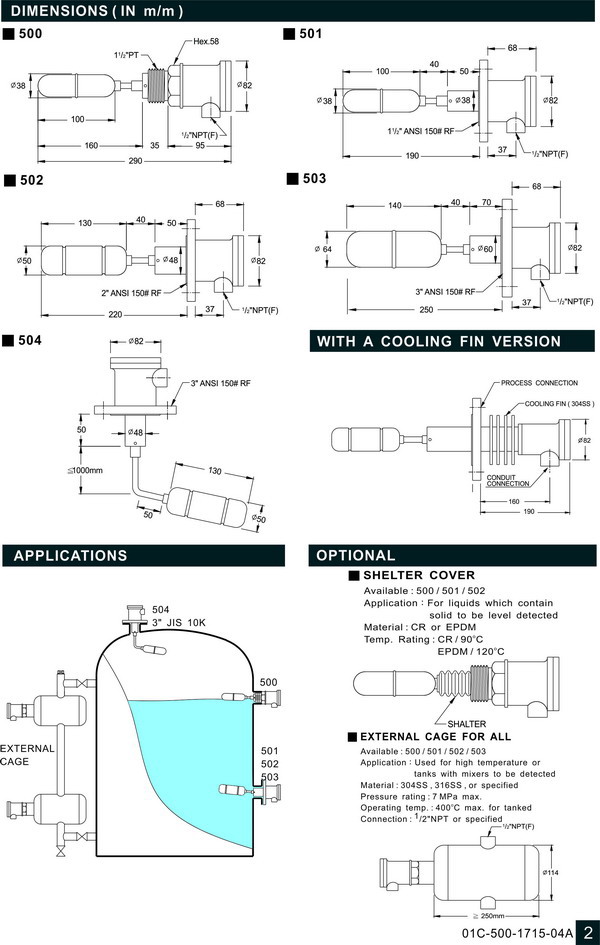

請依適用型號的正式文件確認規格與選配。以下為原始技術資料；點選圖片可放大查閱。
DOWNLOADS
型錄下載
500 Series 產品型錄PDF · 新分頁開啟
開啟 PDF ↗同類產品
