液位量測
562 / 563 / 564 Series

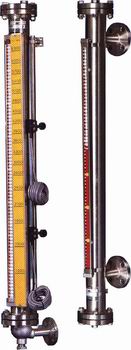

磁導式液位計（翻板式）
562／563／564 磁導式液位計以磁浮子帶動外部翻板，提供不需供電的現場液位指示。需要控制室連續監看時，聯亞搭配 531 系列傳訊器，提供二線式 4–20 mA DC 輸出；也可選配 HART，或另外搭配 528／529 高低液位警報開關。接液材質、浮球與隔熱配置依介質及工況選定。
- 產品型號
- 562 / 563 / 564 Series
- 產品分類
- 液位量測
- 文件版本
- Updated 2026-09-24
SELECTION GUIDE
選型與常見問題
磁導式液位計與翻板式液位計有什麼關係？
「磁導式」說明浮子磁鐵帶動外部指示器的量測方式；「翻板式」說明指示片翻轉顯示的形式。562／563／564 系列的外部指示器與被測液體隔離，浮子隨液位移動，帶動指示片呈現液位位置。選型時仍需確認完整型號，而不是只靠名稱判斷規格。
562、563、564 有哪些型號差異？
562、563、564 分別採鋁合金、304 不鏽鋼及 316L 不鏽鋼指示器外殼。接液筒體、浮子、墊片與閥件另外依介質、濃度及操作溫壓選定，不能用外殼型號代替接液材質。
磁導式液位計可以輸出 4–20 mA 嗎？
可以。聯亞的 562／563／564 搭配 531 系列傳訊器，提供二線式 4–20 mA DC，並可選配 HART。528／529 用於高低液位開關警報；530 則是電阻訊號檢出器，與含訊號轉換器的 531 不同。請依安裝形式、量程、供電與隔熱需求確認配套。
相關產品與規格
我們的技術團隊可依您的現場需求，協助確認配置與使用條件。
提供現場條件，洽詢選型 ↗SPECIFICATIONS
產品規格資料
| 項目 | 規格 | 單位 |
|---|---|---|
| 指示器外殼 | 562：鋁合金；563：304 不鏽鋼；564：316L 不鏽鋼 | |
| 可視／量測長度選項 | 300–5,800；依配置確認 | mm |
| 指示精度條件 | ±2 mm（液體比重 1.0 的指定條件） | |
| 筒體材質選項 | 304、316、316L 不鏽鋼；PP、PVC、PVDF、FRP；另有內襯配置 | |
| 金屬筒體外徑選項 | 48.6、60.3、76.3；壁厚依設計壓力確認 | mm |
| 翻板選項 | TPX 三色、鋁合金、鈦、陶瓷或 316L 雙色等，依配置與溫度選擇 | |
| 連續傳訊與警報 | 531 系列：二線式 4–20 mA DC，HART 選配；528／529：獨立液位開關選配 | |
| 介面量測 | 可依兩液密度與密度差選配介面用浮子；需逐案確認 |
使用條件與選型提醒
- 指示器外殼材質不等於接液筒體材質，兩者需分別指定。
- 請提供操作溫度下的液體比重、操作及設計溫壓，以選定浮球與筒體；不可合併不同配置的極限值。
- 安裝前確認上下接管中心距、槽壁至法蘭面的距離，以及排放、排氣與浮球拆卸空間。
- 腐蝕性、結晶或高黏度介質須評估接液材質、保溫伴熱與浮球活動條件。
- 530 是電阻訊號檢出器；531 是含訊號轉換器的傳訊器。磁導式液位計搭配 531 可提供 4–20 mA，不能將 530 的輸出規格套用到 531。

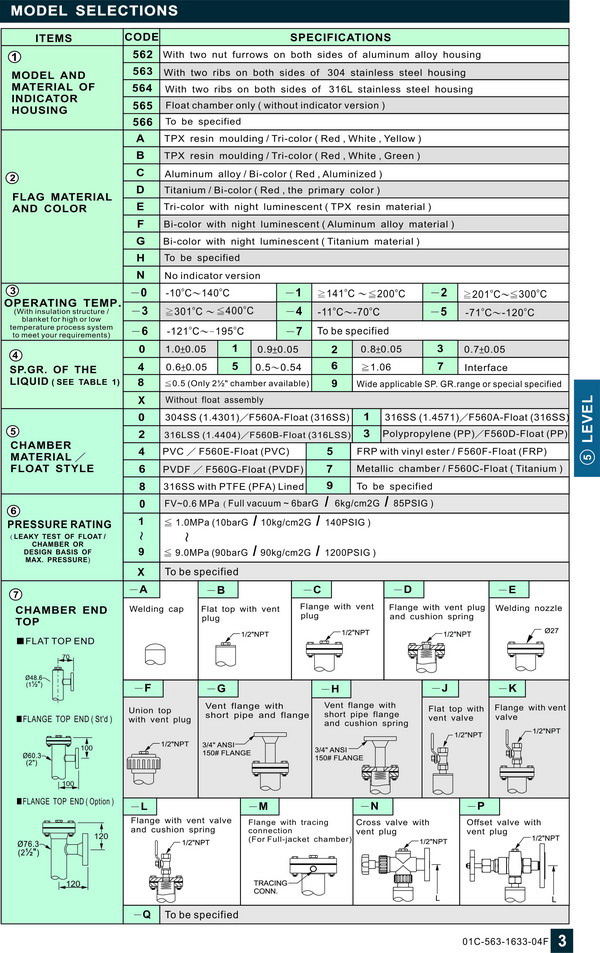

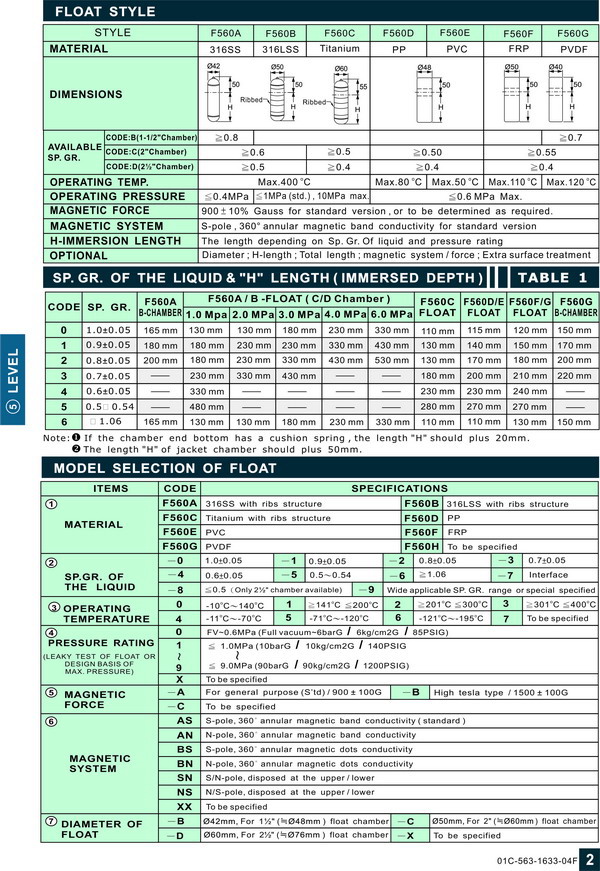

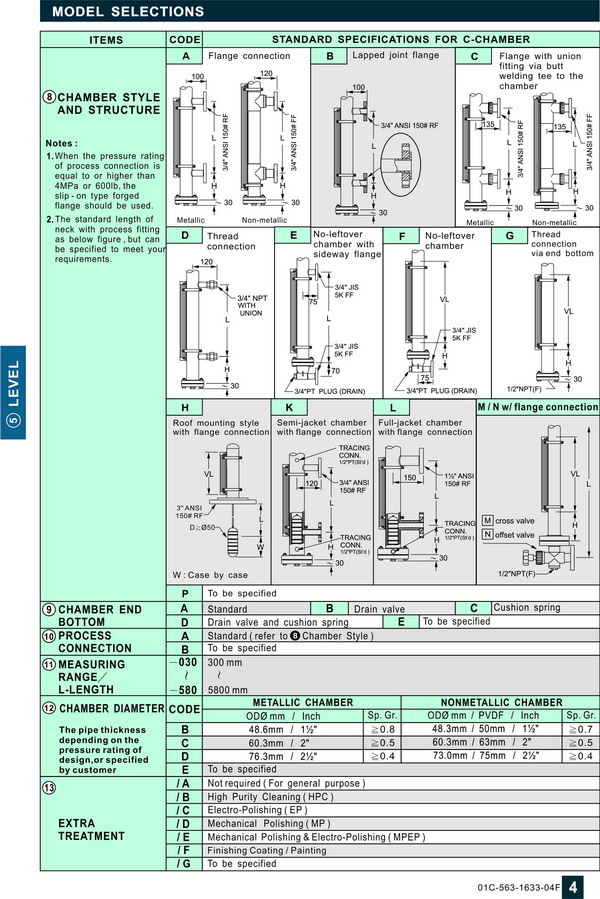

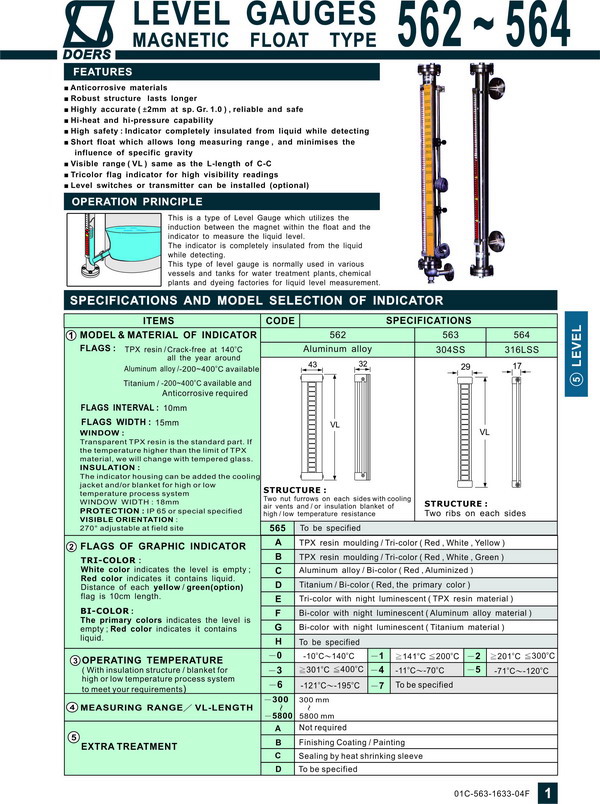

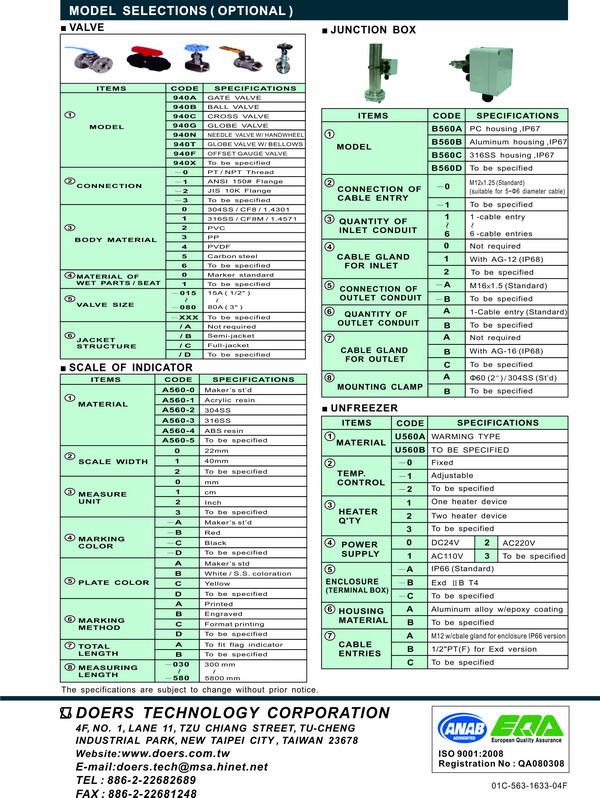

請依適用型號的正式文件確認規格與選配。以下為原始技術資料；點選圖片可放大查閱。
