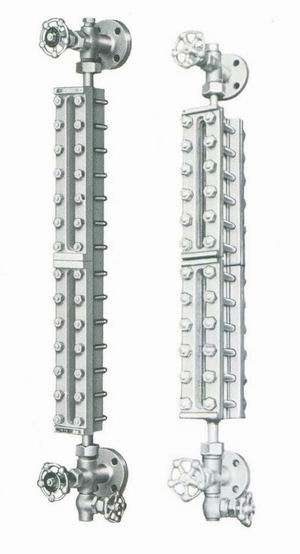

反射式液位計、透視式液位計

541 反射式液位計利用玻璃明暗差辨識液位；542 透視式液位計由前後玻璃觀察液位與液體外觀。依觀察目的、介質與溫壓條件選擇玻璃、接液腔體、墊片及閥組。

SELECTION GUIDE

選型與常見問題

541 利用反射玻璃的光學效果，讓氣相與液相位置呈現不同明暗，藉此判讀液位。選型時需確認被測介質與接液材料、玻璃的相容性，以及現場溫壓與可視長度要求。

542 前後玻璃讓光線穿過液室，可觀察液位、液體外觀及適合條件下的液液界面。可選雲母保護片與防霜配置，需依照明、介質、溫壓與整體組件確認。

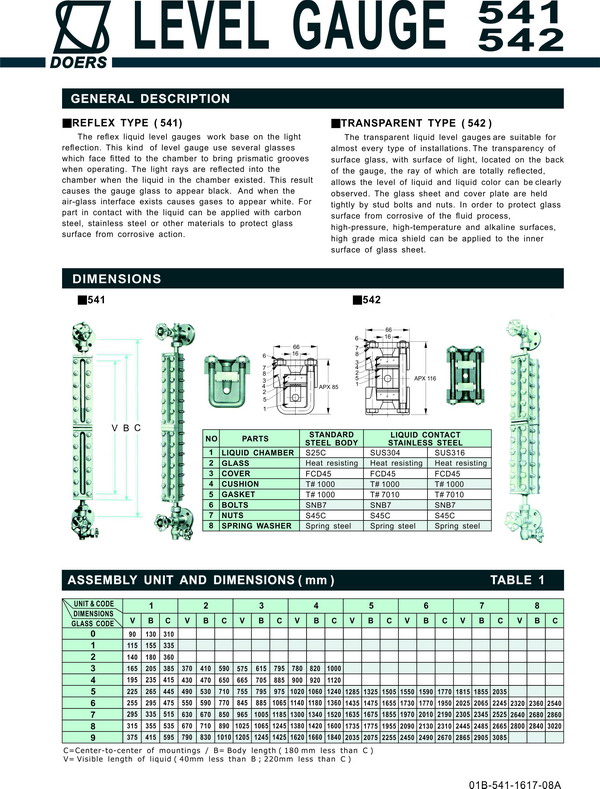

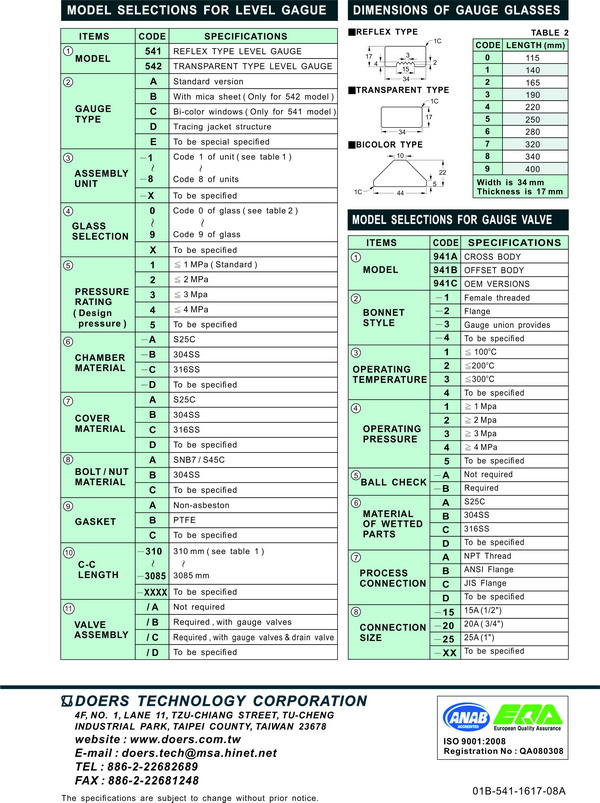

不能只按外觀或長度認定可互換。請核對型式、液室與玻璃、接管方式、中心距、可視範圍及設計條件。原始型錄以 V、B、C 等尺寸符號列出規格，提供既有銘牌與尺寸圖有助於確認替換需求。

項目	規格	單位
型式	541：反射式；542：透視式
腔體材質	S20C、碳鋼、304／316 不鏽鋼、316 不鏽鋼附 PTFE 塗層／內襯，依配置確認
玻璃配置	強化硼矽玻璃；542 可選雲母保護片；防霜型另行選配
接續形式	上下接續、側接續、直接閥組與膨脹彎管配置
量程與中心距	可視長度、玻璃組數與接管中心距分別確認；依安裝形式選型
使用溫壓	依玻璃、腔體、墊片及閥組的整體溫壓曲線核定，不能只套用單一零件額定
閥組與配件	941 閥組、排氣／排放閥、A560 刻度與浮標，依需求選配
