液位量測
506 Series

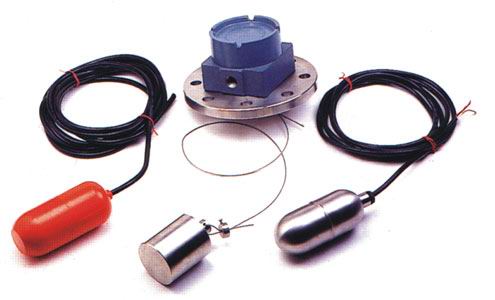

電纜式浮球液位開關(組裝完成型)
506 組裝式電纜浮球液位開關以多顆浮球配置不同控制點，適合需要高低液位警報或泵浦控制的水槽。浮球、電纜、重錘與固定方式需配合介質及槽內空間選擇。
- 產品型號
- 506 Series
- 產品分類
- 液位量測
- 文件版本
- Updated 2026-09-24
SPECIFICATIONS
產品規格資料
| 項目 | 規格 | 單位 |
|---|---|---|
| 配置方式 | 法蘭固定、共用吊索與重錘的浮球組件 | |
| 浮球數量選項 | 1–9 顆／組 | |
| 浮球材質 | ABS、PVC、PP 或 316 不鏽鋼，依型式選擇 | |
| 接點配置 | 506A／B／C 標準 SPDT、10 A／250 V AC；506D 標準 SPDT、3 A／250 V AC | |
| 插入／電纜長度 | 500–9,000 mm 選項；超過此範圍另行確認 | |
| 浮球防護 | IP68；端子箱防護等級另依配置確認 |
使用條件與選型提醒
- 浮球須能自由擺動，避免進水衝擊及多球纏繞。
- 接線盒需保持乾燥，不可放入槽內。
- 液體相容性與溫度限制需連同電纜材質評估；測試壓力不可當作連續工作壓力。

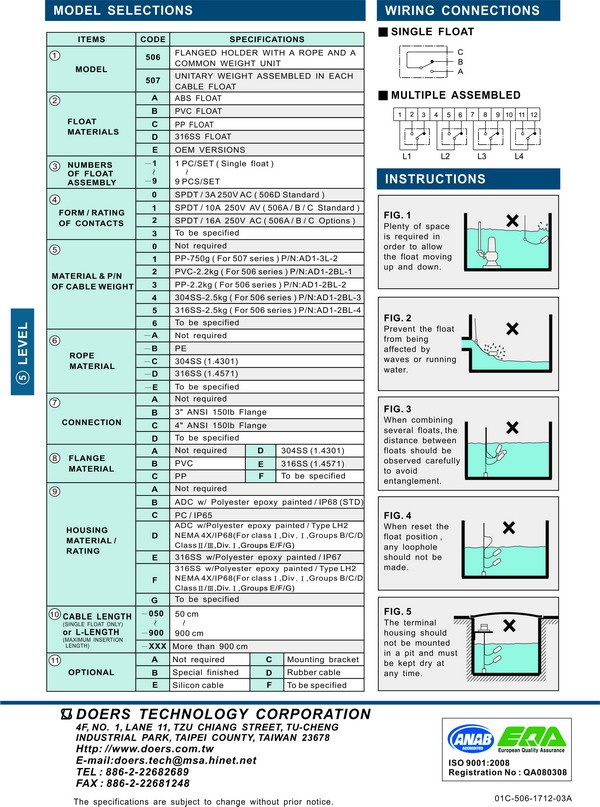

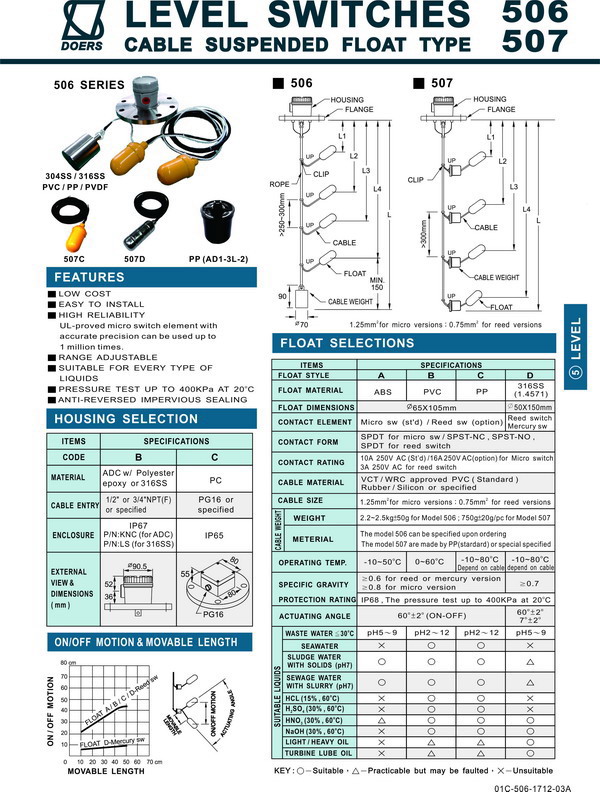

請依適用型號的正式文件確認規格與選配。以下為原始技術資料；點選圖片可放大查閱。
